Как установить встраиваемые точечные светильники

Перед тем, как правильно установить встраиваемые точечные светильники, необходимо подготовить требуемые инструменты и комплектующие материалы, которые значительно упростят работу и повысят результат.

Вам понадобятся:



Правильное освещение – залог хорошего зрения и позитивного настроения. Чтобы добиться равномерного распределения света, используют точечные светильники, которые уже прочно вошли в интерьер современного дома.



ШАГ 1. ВЫБОР СВЕТИЛЬНИКОВ


  • Галогенная лампа 220 Вольт даёт приятный мягкий свет. Срок её службы около 2000 часов.
  • Лампа накаливания 220 Вольт создаёт привычное освещение. Срок службы таких ламп около 1000 часов.
  • Галогенная лампа 12 Вольт работает от понижающего трансформатора. Безопасное низкое напряжение. Срок службы 2000-4000 часов. Имейте в виду: мощность трансформатора должна быть на 10-15% выше суммарной мощности подключаемых к нему светильников.
  • Светодиодные точечные светильники обладают долговечностью и энергоэффективностью (~30.000-50.000 часов), не содержат ртуть.



При покупке точечных светильников помимо дизайна учитывайте: глубину полости потолка (или иного места крепления), показатель пылевлагозащиты светильника (IP), а также значения средней освещенности для разных типов помещений. Для создания основного освещения точечные светильники должны размещаться на расстоянии как минимум 30-40 см друг от друга, т.е.  одна точка на 1,5 кв. м.

Установка точечных светильников своими руками крайне нежелательна, если потолок натяжной. Доверьте такую работу мастеру.



ШАГ 2. РАСПРЕДЕЛЕНИЕ ЭЛЕКТРОПРОВОДКИ



ВНИМАНИЕ! ПОМНИТЕ О СОБСТВЕННОЙ БЕЗОПАСНОСТИ!

Перед началом работ обязательно отключите ток на распределительном щите, убедитесь в отсутствии напряжения во всех соединениях и проводах.

Изучите инструкции, соблюдайте правила установки.

Следует использовать только те товары, которые соответствуют нормам Европейского союза.

Соблюдайте минимальные расстояния безопасности.  Высота под потолком – приблизительно 10 см, расстояние между лампой и легковоспламеняющимися материалами – 50 см, между трансформатором и лампой – 20 см.

  1. Монтаж начинается с установки распределительной коробки. Она не должна находиться за обшивкой стены или потолка. К ней необходим постоянный свободный доступ.
  2. От распределительной коробки к каждому месту установки светильника прокладывают кабельную линию в гофрированном пластиковом рукаве.
  3. При использовании галогенных светильников каждый понижающий трансформатор подключается отдельным проводом. В электрической цепи галогеновые лампы подключают параллельно друг другу, а выключатель (или диммер) идет до трансформатора на стороне 220В. Для подключения проводов в трансформаторе предусмотрены клеммы N и L.
  4. После закрепления проводов приступают к монтажу светильников.



ШАГ 3. ФОРМИРОВАНИЕ ОТВЕРСТИЙ ПОД СВЕТИЛЬНИКИ

Наметьте отверстия. Их диаметр должен быть меньше на 3-4 мм, чем внешний диаметр лицевой части светильника, но чуть больше габаритов внутренней части.

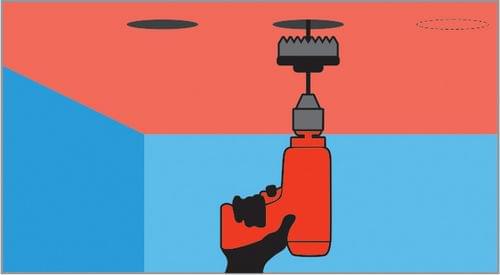

Коронкой на дрели вырезаются круглые отверстия; для квадратных пригодится электролобзик.

При разметке помните о направляющих, на которых крепится потолок: светильники не должны на них попадать!Когда отверстия готовы, из них нужно достать концы питающего провода, зачистить изоляцию, выполнить подключение и проверить, горит ли лампа. Если горит, продолжайте монтаж, нет  − следует разбираться в причинах неисправности.



ШАГ 4/A. УСТАНОВКА ГАЛОГЕННЫХ СВЕТИЛЬНИКОВ (220 В)


  1. Подсоедините провода в клеммной колодке.

  2. Подсоедините осветительный прибор к клеммной колодке.

  3. Вставьте и поверните патрон в гнезде на четверть оборота.

  4. Установите стопорное кольцо в специальные пазы под лампой.

  5. Можно включать свет и проверять результат работы.



ШАГ 4/B. СВЕТИЛЬНИКИ ПОД ЛАМПУ НАКАЛИВАНИЯ (220 В)

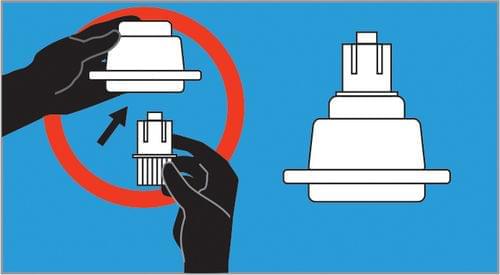

  1. Поместите патрон в стакан (если патрон съемный).

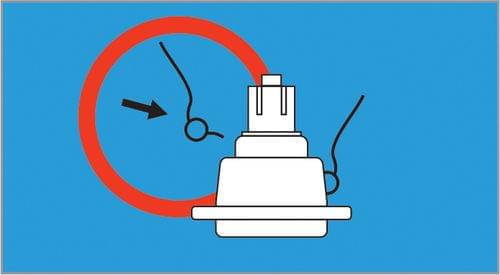

  2. Установите пружины (если они не установлены производителем).
  3. Подсоедините провода из подвесного потолка в патрон лампы.
  4. Поверните пружины вверх, вставьте их в отверстие, протолкните стакан вверх.
  5. Вкрутите лампочку в прибор.
  6. Можно включать свет и проверять результат работы.

ШАГ 4/C. УСТАНОВКА ГАЛОГЕННЫХ СВЕТИЛЬНИКОВ (12 В)

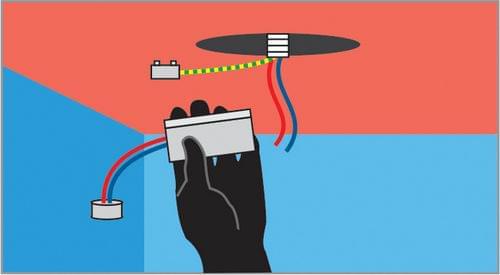

  1. Подсоедините провода освещения к трансформатору 12 Вольт.

  2. Подсоедините патрон лампы к клеммам трансформатора. Уберите трансформатор в потолок, поместив его на расстоянии не менее 20 см от светильника.

  3. Отведите пружины вверх и вставьте светильник в отверстие.

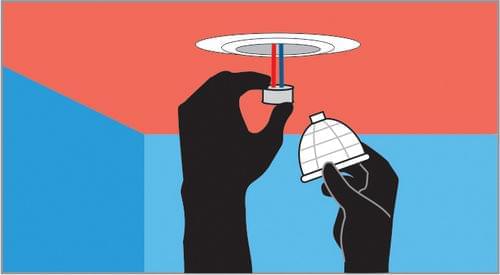

  4. Вставьте лампу в патрон и зафиксируйте лампу в светильнике.

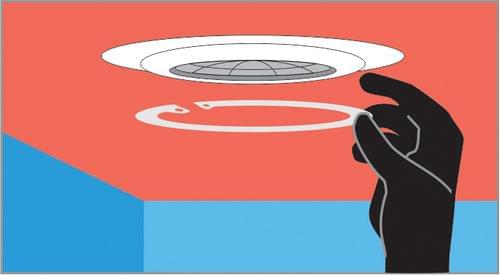

  5. Установите стопорное кольцо в специальные пазы под лампой.

  6. Можно включать свет и проверять результат работы.



СОВЕТ! Для более экономного и рационального расхода электроэнергии установите диммер, который еще называют реостатом.



Схема подключения (с трансформатором)

  1. Подсоедините провода освещения к трансформатору 12 Вольт.
  2. Подсоедините патрон лампы к клеммам трансформатора. Уберите трансформатор в потолок, поместив его на расстоянии не менее 20 см от светильника.

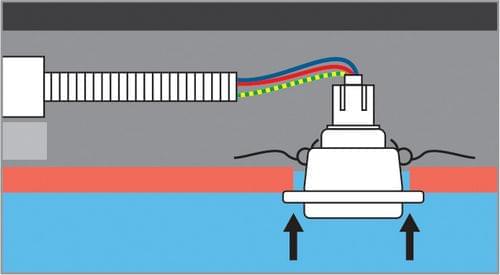

  3. Отгибаем специальные пружинные крепления светильника и, не давая им вернуться в исходное положение, помещаем светильник в отверстие для монтажа до упора. Крепления разойдутся и зафиксируют корпус светильника.

  4. Вставьте лампу в патрон и зафиксируйте лампу в светильнике.

  5. Установите стопорное кольцо в специальные пазы под лампой.

  6. Можно включать свет и проверять результат работы.





Для каждого типа светильников используются различные типы проводов с разным сечением. Сечение проводов зависит от количества светильников и используемой мощности ламп накаливания.

Учитывайте повышенную влажность при монтаже светильников. в ванной комнате. Защита от влаги маркируется буквами IP, цифры после них - степень защиты. Маркировка IP44 обозначает надежную защиту от случайных брызг, а IP55 – защиту от прямого попадания струи воды.
