Установка арматуры сливного бочка: пошаговая инструкция

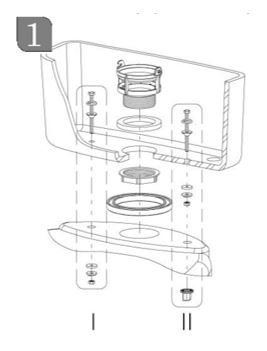

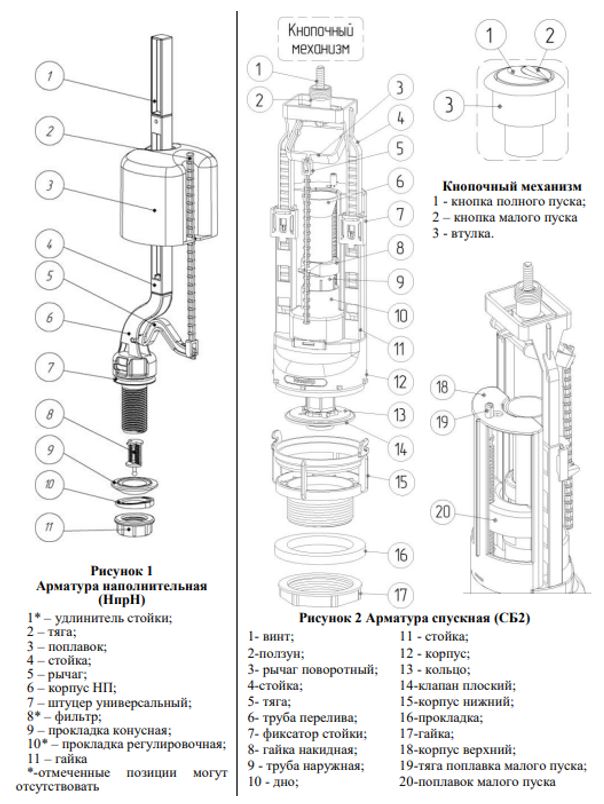

Рассказываем подробно, когда нужен ремонт с заменой узла в сборе, как установить новую арматуру в сливном бачке унитаза. Снимите крышку с бачка. Отсоедините от спускной арматуры корпус нижний 15. Наденьте на корпус прокладку 16, установите в бачок и закрепите гайкой 17, усилие затяжки гайки не более 3Нм. Разместите на полке унитаза прокладку между бачком и унитазом (входит в комплект). Закрепите бачок на унитазе с помощью крепежа (входит в комплект). В зависимости от вида крепежа применяется I или II схема крепления. Во избежание течи из-под прокладки между бачком и унитазом крепежные гайки затягивайте равномерно с двух сторон.

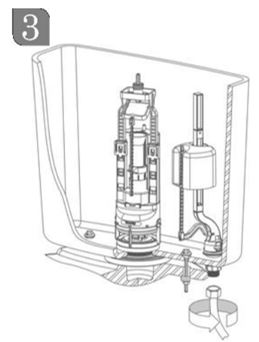

Вставьте спускную арматуру в корпус и зафиксируйте, поворачивая по часовой стрелке до характерного «щелчка». На штуцер универсальный 7 наполнительной арматуры наденьте прокладку конусную 9, вставьте в штуцер фильтр 8, установите наполнительную арматуру в бачок и затяните гайку 11. ВНИМАНИЕ
Затяжку гайки обеспечить усилием от руки. Допускается затяжка гайки с помощью ключа с регулируемым моментом, усилие затяжки не более 4Нм.

Проследите, чтобы подвижные части спускной и наполнительной арматуры не касались друг друга и стенок бачка. Для установки наполнительной арматуры с наклоном применяется регулировочная прокладка 10. Подсоедините подключенную к системе холодного водоснабжения гибкую подводку к резьбовой части штуцера универсального 7 наполнительной арматуры, придерживая её рукой от проворота, усилие затяжки не более 4Нм. Откройте кран подачи воды. В случае обнаружения подтекания подтяните резьбовые соединения. Произведите набор воды в бачок. Убедитесь, что набранный уровень воды в бачке ниже верхнего края трубы перелива на 20 мм. При необходимости выполните регулировку наполнительной арматуры согласно инструкции (ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ НАПОЛНИТЕЛЬНОЙ АРМАТУРЫ).

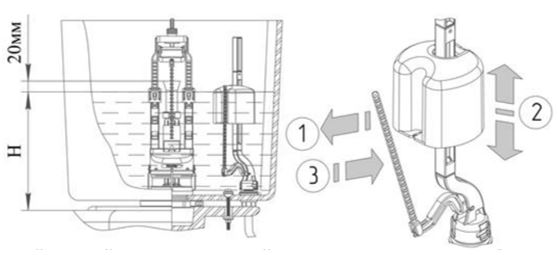

При правильной настройке наполнительной арматуры уровень воды в бачке Н после её закрытия должен быть ниже верхнего края трубы перелива на 20 мм. Для регулировки уровня воды в бачке отсоедините тягу 2 от поплавка 3, переместите поплавок по стойке вверх или вниз и затем вновь присоедините к нему тягу.

Объем воды, спущенной при нажатии на кнопку малого пуска, регулируется вращением тяги поплавка малого пуска 19 и, соответственно, перемещением поплавка малого пуска 20 вверх или вниз. Объем воды, спущенной при нажатии на кнопку малого пуска, будет иметь максимальное значение при крайнем нижнем положении поплавка малого пуска.
